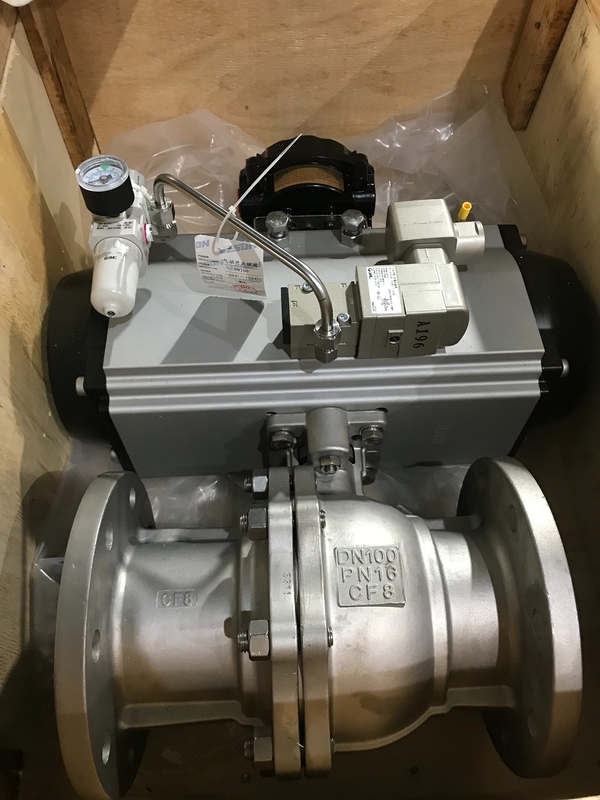

L'extrémité de la bride de la soupape à bille avec actionneur pneumatique

Une soupape à bille à deux voies avec une extrémité de bride et un actionneur pneumatique est un dispositif industriel utilisé pour contrôler le débit de fluides, tels que des gaz, des liquides ou des boues, à travers un pipeline.Voici une ventilation détaillée:

1La valve à bille:

• 2-Way: Se réfère à la vanne ayant deux ports, une entrée et une sortie, permettant au fluide d'entrer ou de sortir dans une direction.
• Fonction d'allumage/arrêt: la vanne peut permettre le débit ("allumage") ou arrêter le débit ("arrêt").
• Mécanisme à bille: à l'intérieur de la vanne, il y a un disque sphérique (boule) avec un trou (bore) à travers son centre.le débit s'arrête.
• Fin de la bride:
  • Type de raccordement: la vanne est reliée au système de tuyauterie par des brides.Les brides sont des crêtes ou des lèvres externes (comme une jante) autour de la circonférence du tuyau qui permettent de boulonner la vanne sur le tuyau.
  • Avantages: assure une connexion sûre et étanche et permet un retrait facile pour l'entretien.

2- Actuateur pneumatique:

• Fonction: L'actionneur pneumatique contrôle le mouvement de la soupape à bille, convertissant l'énergie de l'air comprimé en mouvement mécanique (rotationnel ou linéaire) pour ouvrir ou fermer la soupape.
• Les types:
  • Retour de ressort (action unique): L'actionneur utilise l'air pour se déplacer dans une direction, et un ressort le ramène à sa position d'origine lorsque l'air est libéré.
  • Double action: l'air est utilisé à la fois pour ouvrir et fermer la vanne, offrant un contrôle plus précis.
• Avantages: Les actionneurs pneumatiques sont rapides, fiables et sûrs pour une utilisation dans des environnements dangereux où l'actionnement électrique peut être risqué.

3. Applications:

• Automatisation industrielle: commune dans les systèmes automatisés pour contrôler le flux de divers fluides.
• Industrie de traitement: utilisée dans les industries chimique, pharmaceutique, alimentaire et des boissons, du traitement de l'eau et du pétrole et du gaz.
• Systèmes de sécurité: souvent utilisés dans les systèmes d'arrêt d'urgence en raison de leur fiabilité et de leur fonctionnement rapide.

4Considérations matérielles:

• Corps de soupape: généralement fabriqué à partir de matériaux tels que l'acier inoxydable, l'acier au carbone ou le PVC, selon le fluide et l'environnement de fonctionnement.
• Matériaux d'étanchéité: Les joints à l'intérieur de la vanne sont généralement en PTFE (Teflon), EPDM ou Viton, choisis en fonction de la compatibilité chimique et des exigences de température.

5Options de commande:

• Suppression manuelle: Certains actionneurs pneumatiques sont livrés avec une suppression manuelle, ce qui permet de faire fonctionner la vanne manuellement si nécessaire.
• Indicateurs de position: les indicateurs montrent la position actuelle de la vanne (ouverte ou fermée) à des fins de surveillance.
• Souvent utilisé avec l'actionneur pneumatique pour contrôler l'alimentation en air, ce qui permet un fonctionnement à distance
