Valve à bille pneumatique en PVC à trois voies avec profil de montage direct Norme ISO5211 pour les applications à haute température
Détails sur le produit:
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|
|
Détail Infomation |
|||
| Formulaire de connexion: | soudage | Mode de conduite: | Pneumatique |
|---|---|---|---|
| Pression nominale: | La classe ANSI 150-900 | Canal: | Type directement |
| Structure: | Robinet à tournant sphérique fixe | Taper: | Robinet à tournant sphérique fixe |
| Fonction: | Vidange | Température: | haute température |
| Standard: | 12 mois de garantie | Application du projet: | Utilisation industrielle |
| Code Hs: | 84123900 | ||
| Mettre en évidence: | Robinet à tournant sphérique pneumatique standard ISO5211,Robinet à tournant sphérique à 3 voies à profil à montage direct,Robinet à tournant sphérique en PVC haute température |
||
Description de produit

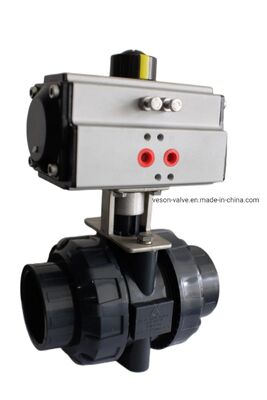

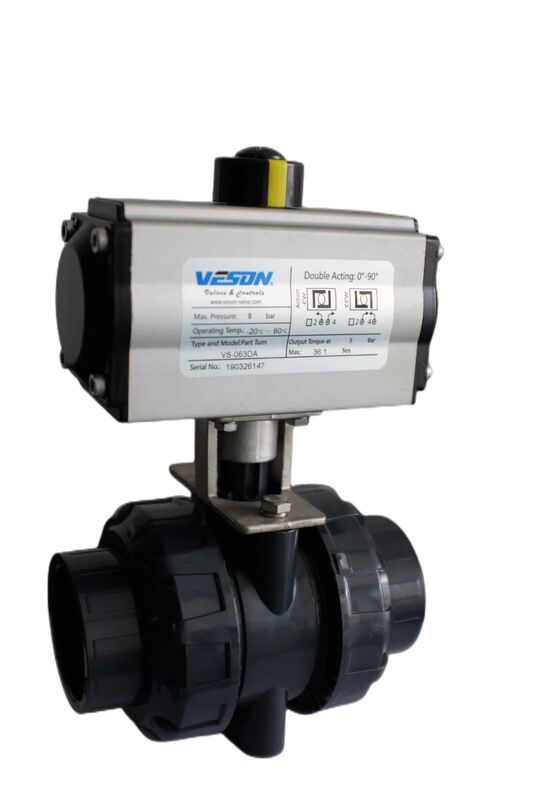

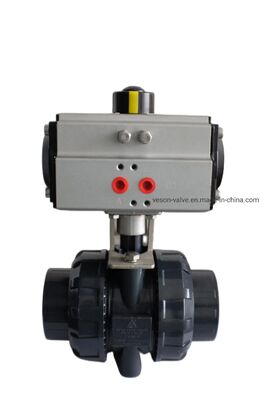

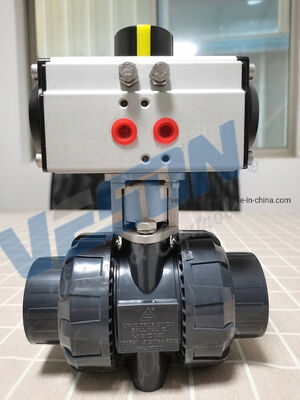

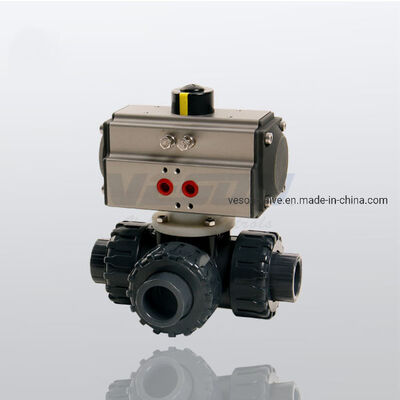

Vanne à boisseau sphérique pneumatique en PVC 3 voies Vanne à boisseau sphérique en PVC pneumatique 3 voies
Spécifications de l'actionneur pneumatique
1. Type d'action : Double effet
2. Fluide : air comprimé propre, sec et non corrosif
3. Pression d'alimentation en air : 0,25 - 0,8 MPa
4. Température de fonctionnement : Type standard : -20°C~+80°C
Type basse température : -40°C~+80°C
| VANNE À BOISSEAU SPHÉRIQUE 3 voies | ||||||
| Sélection de l'actionneur pneumatique : taille correspondante à titre de référence uniquement, couple de la vanne plus 25 % de facteur de sécurité | ||||||
| Taille | Couple de la vanne en lb-po | couple de la vanne * 1,25 | Actionneur à double effet | Couple de l'actionneur (lb-po) 5 bar | Actionneur à ressort de rappel | Couple de l'actionneur (lb-po) 5 bar FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| VANNE À BOISSEAU SPHÉRIQUE 2 voies | ||||||
| Taille | couple de la vanne * 1,25 | Raccord supérieur de la vanne (mm) | Actionneur à double effet | Couple de l'actionneur (lb-po) 5 bar | Actionneur à ressort de rappel | Couple de l'actionneur (lb-po) 5 bar FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
Type haute température : -20°C~+180°C
5. Angle de rotation : 90° ± 5°
6. Tension de l'électrovanne : AC220V ou DC24V, ou selon la demande du client.
Conception et construction de l'actionneur pneumatique à double effet de la série AT
1. Conformité totale à la dernière spécification : ISO5211DIN3337VD/VDE3845 et NAMUR.
2. Le corps en aluminium haute intensité extrudé possède une surface interne rodée recouverte d'une oxydation anodique au miel pour une longue durée de vie, un faible coefficient de frottement et des performances rapides.
3. Une construction excellente, compacte et modernisée ainsi que de multiples spécifications rendent la sélection à la fois économique et bénéfique.
4. Toutes les surfaces d'actionnement adoptent des roulements de haute qualité, ce qui se traduit par un faible frottement, une longue durée de vie et aucun bruit. Les deux boulons de réglage de la butée de course externes indépendants peuvent facilement et précisément régler ±5° dans les deux sens d'ouverture et de fermeture.
5. Le même actionneur de contour a les modes fonctionnels du double effet et du ressort de rappel, et le ressort de rappel a les styles normalement ouvert et normalement fermé.
6. L'indicateur de position multifonction avec NUMER est pratique pour le montage des accessoires.
7. Le ressort de charge pré-comprimé est pratique pour les procédures de montage et de démontage en toute sécurité.
8. Les pistons et les embouts en aluminium moulé sous pression ont une intensité élevée et un poids léger.
9. Différents matériaux de joints toriques sont disponibles pour les températures élevées et basses.
10. Selon les différentes demandes, nous pouvons proposer des rotations multi-courses (par exemple 120°135°180°) et des actionneurs à trois positions.
11. Les électrovannes sont facilement montées sans aucune planche de connexion.
