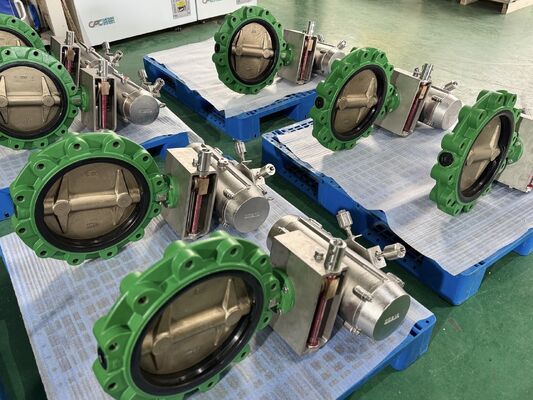

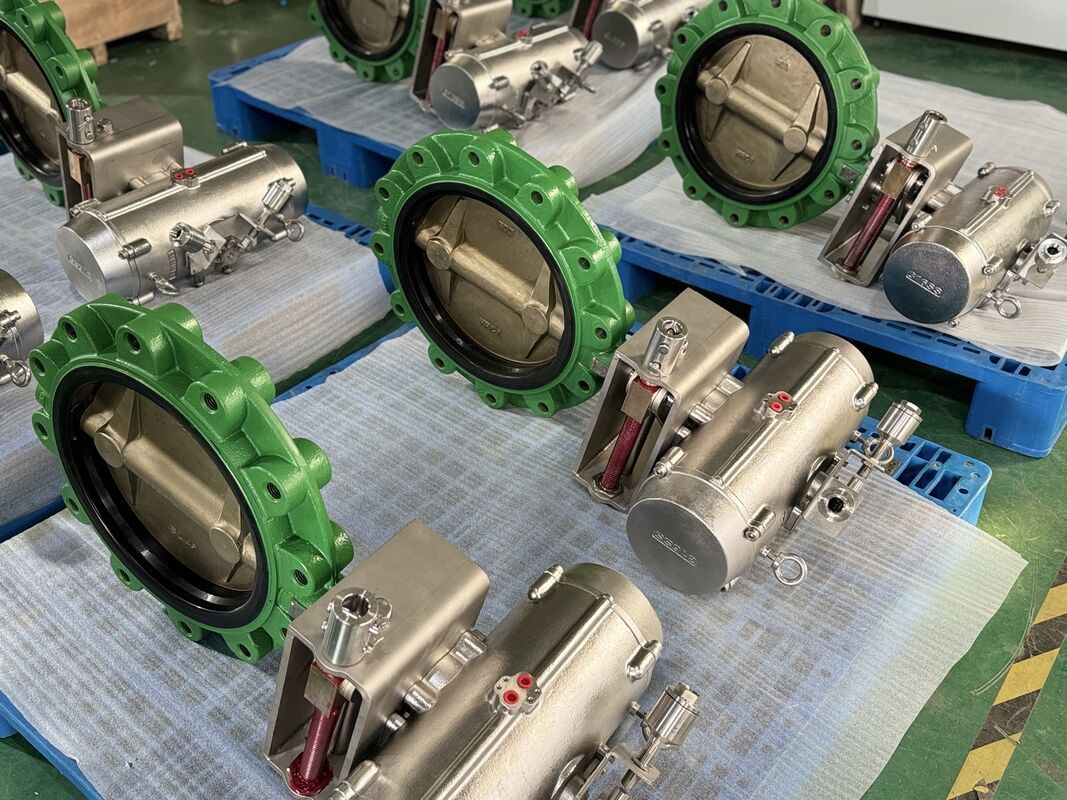

Valve papillon à triple décalage haute performance avec siège métallique durée de vie prolongée Fuite zéro
Détails sur le produit:
| Lieu d'origine: | Shanghai, Chine |
| Nom de marque: | VESON |
| Certification: | ISO 9001:2015 SGS |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | USD 150-3500 / Piece |
| Détails d'emballage: | Boîtier en contreplaqué de marque VESON avec insert en mousse antichoc, emballage de qualité export |
| Délai de livraison: | 3-5 jours ouvrables pour le stock, 15-25 jours pour la production |
| Conditions de paiement: | T/T, LC, PayPal, Western Union |
| Capacité d'approvisionnement: | 3000 pièces par mois |
|
Détail Infomation |
|||
| Type de vanne: | Vanne papillon à cosse triple excentration | Gamme de tailles: | DN80 à DN1200 (3" à 48") |
|---|---|---|---|
| Pression nominale: | ANSI 150 lb / 300 lb / 600 lb | Matériau du corps: | Acier au carbone WCB / CF8M SS316 |
| Matériau du disque: | CF8M SS316 / Duplex / Inconel | Type de siège: | Métal laminé/Stellite rechargé |
| Opération: | Engrenage manuel/pneumatique/actionneur électrique | Coffre-fort du feu: | Certifié API 607 / ISO 10497 |
| Classe de fuite: | Zéro fuite (classe VI) | Terminer la connexion: | Cosse (ANSI B16.5) |
| certificat: | ISO 9001 : 2015, SGS, API 607 | ||
| Mettre en évidence: | Conception à triple décalage,Siège en métal zéro fuite,Valve à cosse haute performance |
||
Description de produit
Valve à papillon à triple décalage à haute performance avec siège métallique
LeVESON Triple-offset à haute performance Lug Butterfly Valvereprésente le niveau le plus élevé de la technologie des soupapes papillon. La conception à triple décalage élimine le frottement entre le disque et le siège pendant toute la course,tandis que le revêtement métal-métal offre zéro fuite et des performances incendiaires pour les applications d'isolation critiques dans le pétrole et le gaz, la pétrochimie et la production d'énergie.
Expliqué le triple décalage
| Compte rendu | Fonction |
| 1er décalage | Arbre positionné derrière le plan du siège, créant un joint à cames |
| Deuxième décalage | Axe positionné décalé par rapport à la ligne centrale de l'oreiller, permettant un dégagement complet du disque |
| Troisième décalage | Géométrie conique de l'angle du siège, éliminant le frottement glissant pour une durée de vie prolongée du siège |
Principales caractéristiques
- Les sièges métalliques à métaux:L'anneau de siège en acier inoxydable/graphite stratifié offre une fuite nulle avec une sécurité incendie conforme à l'API 607
- Fonctionnement sans frottement:La géométrie à triple décalage garantit que le disque se déplace instantanément du siège sans frotter, ce qui prolonge la durée de vie du siège à plus de 100 000 cycles
- Résistance à la chaleur:Convient pour des températures allant de -196°C (cryogénique) à +800°C avec des matériaux de garniture appropriés
- Étanchéité bidirectionnelle:L'arrêt nominal complet dans les deux sens du débit élimine les contraintes d'orientation de l'installation
- Le visage dur de la stélite:Facultatif, revêtement en acier solide Stellite 6 ou 21 sur le siège et le disque pour une résistance à l'usure supérieure en service abrasif
Spécifications techniques
| Paramètre | Spécification |
| Type de soupape | Valve à papillon à triple décalage |
| Plage de taille | DN80 à DN1200 (3" à 48") |
| Nombre de pressions | ANSI 150 livres / 300 livres / 600 livres |
| Matériau du corps | WCB acier au carbone / CF8M SS316 |
| Matériau du disque | CF8M SS316 / Duplex / Inconel |
| Type de siège | Métal stratifié / métal stellaire à face dure |
| Opération | Appareil d'entraînement manuel / pneumatique / actionneur électrique |
| Sécurisé contre le feu | Conforme à l'API 607 et à l'ISO 10497 |
| Classe de fuite | Zéro fuite (classe VI) |
| Température de fonctionnement | -196°C à +800°C |
| Certificat | La norme ISO 9001 déclare:2015, SGS, API 607 |
Applications ciblées
- Ventilateurs d'isolation critique pour raffineries
- Fermeture des processus pétrochimiques
- Systèmes de vapeur et d'huile thermique
- Services de GNL et d'éthylène cryogéniques
- Isolement de la vapeur principale de la centrale
Chaque soupape est soumise à des tests hydrostatiques, pneumatiques et incendiaires en usine.
