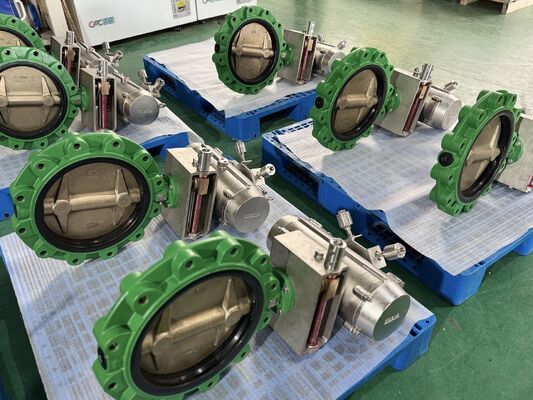

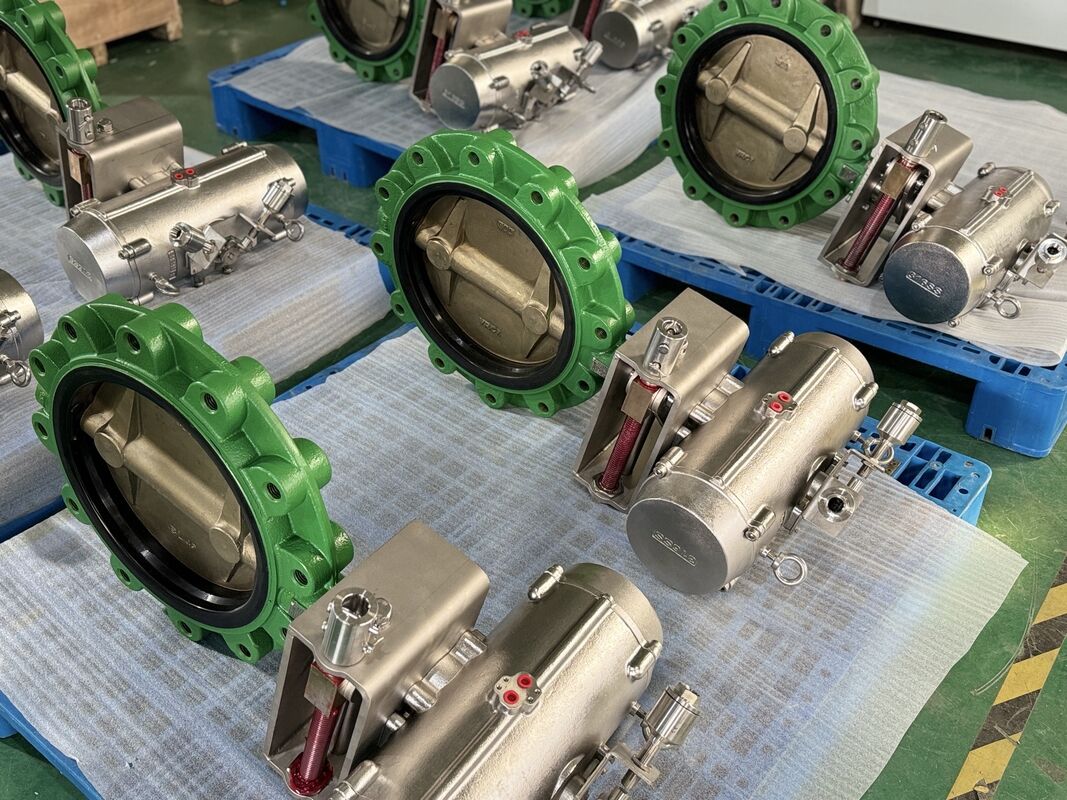

Un ensemble de soupapes pneumatiques à actionnement papillon de qualité marine certifié avec un revêtement anticorrosion certifié ABS

Description du produit
La vanne papillon à oreilles de 12 pouces (DN300, classe ANSI 150) est une solution de contrôle de débit de qualité industrielle spécialement conçue pour les environnements marins, offshore et d'eau de mer difficiles. Fabriquée avec un corps en fonte ductile JS1030, un disque en bronze nickel-aluminium (AB2) et un siège NBR durable, cette vanne offre une résistance exceptionnelle à la corrosion par l'eau de mer, à la cavitation et à l'usure mécanique.
Équipée d'un système supérieur ISO 5211, d'un mécanisme de commande à volant intermédiaire, d'un dispositif de transmission à distance VSM et d'un support en acier inoxydable 316 pour interrupteurs de proximité linéaires à rotatifs, elle permet de passer en toute transparence de l'opération manuelle locale au contrôle à distance dans les zones inaccessibles. Entièrement testée et certifiée avec l'approbation de type ABS (American Bureau of Shipping).
Spécifications techniques
Caractéristique / Paramètre
Détail / Norme de matériau
Diamètre nominal
12 pouces / DN300
Type de corps
Type à oreilles (tige nue avec montage ISO 5211)
Classe de pression
Classe ANSI 150 / 150LB (équivalent PN16/PN20)
Matériau du corps
Fonte ductile JS1030 (EN-GJS-400-15 / GGG40)
Matériau du disque
Bronze d'aluminium AB2 (CuAl10Fe5Ni5 qualité marine)
Siège / Garniture
NBR (caoutchouc nitrile - étanchéité à bulles)
Transmission à distance
Système de contrôle à distance de vanne VSM / Dispositif à arbre flexible
Commande manuelle
Mécanisme à volant (entre l'actionneur et la vanne)
Accessoires de commutation
Support en acier inoxydable 316 (conversion linéaire à rotatif)
Signal de retour
Interrupteur de proximité à contact sec passif
Certification marine
Inspection ABS et test d'acceptation en usine (FAT)
Pourquoi choisir cet ensemble de vanne papillon à oreilles marine ?
1. Résistance supérieure à la corrosion par l'eau de mer
La combinaison d'un boîtier en fonte ductile JS1030 et d'un disque en bronze nickel-aluminium AB2 rend cette vanne papillon de 12 pouces idéale pour les systèmes d'admission d'eau de mer, les systèmes de ballast et les conduites de refroidissement marines. Le siège NBR résilient assure une étanchéité bidirectionnelle sans fuite.
2. Commande à distance VSM pour les zones inaccessibles
Lorsqu'il est installé dans des compartiments de coque profonds, des tranchées de tuyauterie étroites ou des zones dangereuses, le dispositif de transmission à distance VSM intégré permet aux opérateurs de commander la vanne en toute sécurité à distance via un système de tige de commande / câble flexible.
3. Commande manuelle à volant intégrée
Doté d'un système supérieur ISO 5211 standard, le mécanisme de commande à volant intermédiaire assure des capacités de commande manuelle fluides en cas de perte de courant ou de maintenance de routine sans déconnecter l'actionneur principal.
4. Système de retour de signal de précision
Équipée d'un support convertisseur de course personnalisé en acier inoxydable 316, la vanne traduit avec précision les signaux de course linéaires en activation de commutateur rotatif, envoyant un retour d'état de contact sec passif directement à votre système PLC ou SCADA embarqué.
5. Assurance qualité certifiée ABS
Chaque unité subit des tests rigoureux de résistance hydrostatique de la coque, d'étanchéité du siège et de fonctionnement, supervisés et certifiés selon les normes ABS (American Bureau of Shipping).
Applications industrielles
Construction navale et ingénierie marine : Systèmes de traitement des eaux de ballast (BWTS), dégazage des fonds, circulation d'eau de mer, conduites d'incendie.
Plateformes offshore et FPSO : Contrôle des fluides en zone dangereuse, commande à distance des vannes dans les compartiments profonds.
Désalinisation et infrastructures hydrauliques : Stations de pompage d'eau brute à haute salinité et traitement des eaux usées industrielles.

Spécifications techniques de la vanne papillon à oreilles de 12 pouces
 Catégorie de spécification
Paramètre
Norme / Matériau / Description
Informations de base
Type de vanne
Vanne papillon à oreilles, tige nue
Taille nominale
12 pouces / DN300
Classe de pression
Classe ANSI 150 / 150LB
Montage de bride supérieure
Système supérieur standard ISO 5211
Approbation marine
Certifié ABS (American Bureau of Shipping)
Spécifications des matériaux
Matériau du corps
Fonte ductile JS1030 (EN-GJS-400-15 / GGG40)
Matériau du disque
Bronze nickel-aluminium AB2 (CuAl10Fe5Ni5)
Siège / Garniture
NBR (caoutchouc nitrile - étanchéité sans fuite bidirectionnelle)
Matériau du support
Acier inoxydable 316 (316SS)
Systèmes de commande et de contrôle
Commande manuelle
Mécanisme de commande à volant (monté entre l'actionneur et la vanne)
Commande à distance
Dispositif de transmission à distance de vanne VSM (système d'entraînement flexible)
Retour de position
Interrupteur de proximité à contact sec passif
Adaptateur de commutateur
Support robuste en acier inoxydable 316 pour la conversion de course linéaire à rotatif
Application et performance
Média applicable
Eau de mer, eau de ballast, eau douce, produits chimiques doux
Conditions de fonctionnement
Fonctionnement à distance dans des espaces marins confinés, inaccessibles ou dangereux
