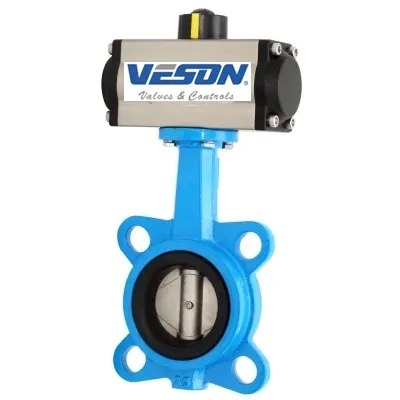

Vanne papillon pneumatique en acier inoxydable série HP 2-24 pouces
Détails sur le produit:
Conditions de paiement et expédition:
| Minimum Order Quantity: | 1 |
|---|
|
Détail Infomation |
|||
| Formulaire de connexion: | Support de parasites | Structure: | Scellage central |
|---|---|---|---|
| Sceau de joint: | EPDM | Pression de travail: | À mi-pression (2,5MPa <pn <6,4MPa) |
| Température de fonctionnement: | Température normale (-40 ° C | Sceller le matériau de surface: | Scellé doux |
| Carrosserie: | Fonderie | Vanne: | 2 pouces-24 pouces |
| Classe de pression: | Classe ANSI 125 ~ 150 (PN10-PN16) | Plage de température: | -196ºC ~ 540ºC |
| Matériaux du corps: | Acier en carbone, acier inoxydable, acier en alliage, acier duplex | Matériaux de disque: | Acier en carbone, acier inoxydable, acier en alliage, acier duplex, al-bronze |
| Matériaux de siège: | EPDM, NBR, Viton | Terminer la connexion: | Gaule, patte, double bride |
| Norme de conception: | API 609, BS 5155, EN593, DIN 3354 | ||
| Mettre en évidence: | Vanne papillon pneumatique série HP,Vanne papillon en acier inoxydable,Vanne pneumatique 2-24 pouces |
||
Description de produit
| Attribut | Valeur |
|---|---|
| Forme de connexion | Support à oreilles |
| Structure | Étanchéité centrale |
| Forme du joint | EPDM |
| Tige de vanne | Normal |
| Pression de service | Moyenne pression (2.5mpa< Pn <6.4mpa) |
| Température de fonctionnement | Température normale (-40°C |
| Matériau de la surface d'étanchéité | Joint souple |
| Corps de vanne | Moulage |
| Application | Usage industriel, Usage industriel de l'eau |
| Emballage de transport | Caisse en contreplaqué |
| Spécification | 2 pouces - 24 pouces |
| Marque | VESON ou Client |
| Origine | Chine |
| Code SH | 84123900 |
| Capacité de production | 50000 pièces / an |
Les vannes papillon haute performance à oreilles et à commande pneumatique sont conçues pour les applications critiques dans les industries chimique, de transformation des hydrocarbures, des pâtes et papiers, de l'eau/des eaux usées et du CVC. Elles offrent une durée de vie exceptionnellement longue et sans problème, réduisant le coût total de possession.AEA Les vannes BHP sont rigoureusement testées pour répondre aux exigences de performance exigeantes de l'industrie.
Les vannes papillon haute performance sont conçues pour l'arrêt et le contrôle par étranglement des liquides et des gaz. Le siège en PTFE dynamique assure une étanchéité parfaite dans les deux sens. La conception à disque unique décalé offre un couple inférieur et une durée de vie plus longue. La garniture NACE est disponible.
- Taille de la vanne : 2" ~ 24" (DN50-DN1500)
- Pression : ANSI Classe 125~150(PN10-PN16)
- Température : 320°F à 1000°F / -196ºC~ 540ºC
- Matériaux du corps : Acier au carbone, acier inoxydable, acier allié, acier duplex
- Matériaux du disque : Acier au carbone, acier inoxydable, acier allié, acier duplex, bronze d'aluminium
- Siège : EPDM, NBR, VITON
- Raccordement d'extrémité : Wafer, Oreilles, Double bride
- Conception : API 609, BS 5155, EN593, DIN 3354
- Face à face : ASME B16.34
- Bride d'extrémité : ASME B16.5
- Extrémité BW : ASME B16.25
- Extrémité vissée : ASME B1.20.1
- Test : ASME B16.34, API 598, DIN 3230
- Marquage : MSS SP25
- Spécial : NACE MR-01-75
- Extrémité à oreilles, wafer ou bride
- Conception concentrique
- Service bidirectionnel
- Zéro fuite
- Faible couple
- Auto-nettoyage
- Tige inarrachable
- Bride supérieure ISO 5211
- Conception de tige étendue en option
