Vanne papillon à oreilles pneumatique, joint EPDM, moyenne pression
Détails sur le produit:
Conditions de paiement et expédition:
| Minimum Order Quantity: | 1 |
|---|
|
Détail Infomation |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Range: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| Mettre en évidence: | Vanne papillon pneumatique,joint EPDM,Vanne papillon pneumatique moyenne pression |
||
Description de produit

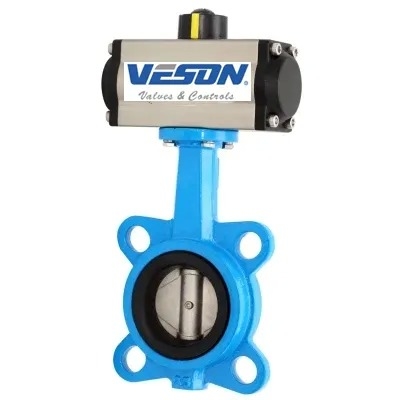

Vanne papillon haute performance à oreilles pneumatiques
Spécifications du produit
| Attribut | Valeur |
|---|---|
| Forme de connexion | Support à oreilles |
| Structure | Étanchéité centrale |
| Forme du joint | EPDM |
| Tige de vanne | Normal |
| Pression de service | Moyenne pression (2.5mpa < Pn <6.4mpa) |
| Température de fonctionnement | Température normale (-40°C |
| Matériau de la surface d'étanchéité | Joint souple |
| Corps de vanne | Moulage |
| Application | Usage industriel, Usage industriel de l'eau |
| Emballage de transport | Caisse en contreplaqué |
| Spécification | 2 pouces-24 pouces |
| Marque commerciale | VESON ou Client |
| Origine | Chine |
| Code SH | 84123900 |
| Capacité de production | 50000PC / an |
Description du produit
Les vannes papillon haute performance à oreilles pneumatiques sont conçues pour des applications critiques dans le traitement chimique, les industries des hydrocarbures, la production de pâte à papier, le traitement de l'eau/des eaux usées et les systèmes CVC. Ces vannes offrent une longévité exceptionnelle et des performances fiables, réduisant considérablement le coût total de possession.
Principales caractéristiques
- Rigoureusement testé pour répondre aux exigences de performance exigeantes de l'industrie
- Conçu pour l'arrêt et le contrôle par étranglement des liquides et des gaz
- Le siège en PTFE dynamique assure un arrêt étanche aux bulles dans les deux sens
- La conception à disque décalé unique assure un couple inférieur et une durée de vie prolongée
- Garniture NACE disponible pour les applications spécialisées
Gamme de produits
- Taille de la vanne : 2" ~ 60" (DN50-DN1500)
- Pression : Classe ANSI 125~150 (PN10-PN16)
- Plage de température : -196°C à 540°C (-320°F à 1000°F)
- Matériaux du corps : Acier au carbone, Acier inoxydable, Acier allié, Acier duplex
- Matériaux du disque : Acier au carbone, Acier inoxydable, Acier allié, Acier duplex, Bronze d'aluminium
- Options de siège : EPDM, NBR, VITON
- Types de raccordement d'extrémité : Wafer, Oreilles, Bride double
Spécifications techniques
- Normes de conception : API 609, BS 5155, EN593, DIN 3354
- Face à face : ASME B16.34
- Bride d'extrémité : ASME B16.5
- Extrémité BW : ASME B16.25
- Extrémité vissée : ASME B1.20.1
- Normes d'essai : ASME B16.34, API 598, DIN 3230
- Marquage : MSS SP25
- Spécial : NACE MR-01-75
Caractéristiques de conception
- Disponible en configurations d'extrémité à oreilles, wafer ou bride
- Conception concentrique pour des performances optimales
- Capacité de service bidirectionnel
- Fonctionnement sans fuite
- Faibles exigences de couple
- Mécanisme autonettoyant
- Conception de tige anti-éjection
- Bride supérieure ISO 5211
- Conception de tige étendue en option disponible
