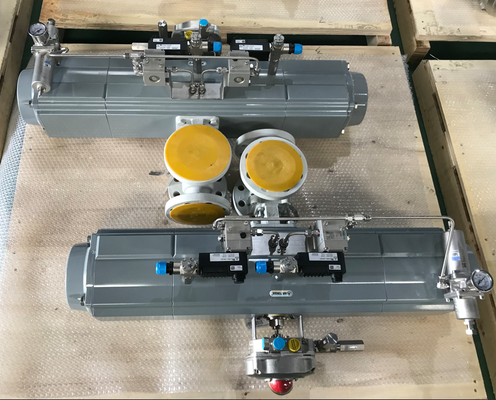

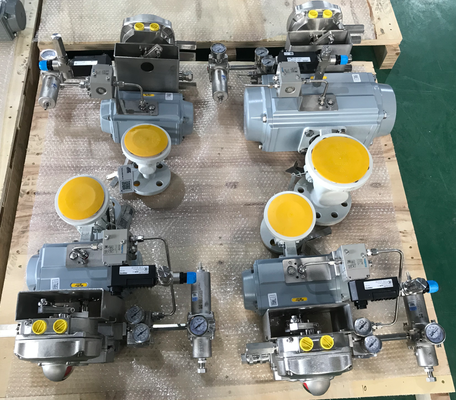

Solution de paquet de soupapes à billes pneumatiques à ports multiples conçue pour la ferme de réservoirs de commutation d'alimentation des réacteurs chimiques
Détails sur le produit:
| Lieu d'origine: | Shanghai, Chine |
| Nom de marque: | VESON |
| Certification: | ISO 9001:2015 SGS |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | USD 200-1500 / Piece |
| Détails d'emballage: | Caisse en contreplaqué de marque VESON ou de marque client avec insert en mousse antichoc, emballage |
| Délai de livraison: | 5-7 jours ouvrables pour le stock, 20-30 jours pour la production |
| Conditions de paiement: | T/T, LC, PayPal, Western Union |
| Capacité d'approvisionnement: | 2000 pièces par mois |
|
Détail Infomation |
|||
| Type de vanne: | Vanne à bille multiport à 3 voies (port L/port T) | Type d'actionneur: | Crémaillère et pignon pneumatiques à double effet |
|---|---|---|---|
| Gamme de tailles: | DN15 à DN150 (1/2" à 6") | Pression nominale: | PN16 / PN40 / Classe 150 / Classe 300 |
| Matériau du corps: | SS304, SS316, acier au carbone WCB | Configuration de la balle: | Port L (commutation à 90°) ou Port T (mélange/déviation à 180°) |
| Matériau du siège: | PTFE, RTFE, PEEK | Alimentation en air: | 4 à 8 bars (60 à 120 psi) |
| Température de fonctionnement: | -20°C à +180°C | Terminer la connexion: | À bride ANSI B16.5, fileté NPT/BSP |
| Mettre en évidence: | Valve à bille pneumatique à ports multiples,Valve à bille pneumatique à double action |
||
Description de produit
Ensemble de vanne à boisseau sphérique pneumatique multi-ports pour commutation d'alimentation de réacteur et manifold de parc de réservoirs
Le Ensemble de vanne à boisseau sphérique pneumatique multi-ports VESON est conçu pour remplacer les manifolds multi-vannes complexes par une seule unité intégrée. Disponible en configurations L-Port (commutation à 90°) et T-Port (mélange/dérivation à 180°), cet ensemble réduit considérablement l'encombrement du skid, la complexité de la tuyauterie et les chemins de fuite potentiels dans les systèmes d'alimentation de réacteurs chimiques et les manifolds de parcs de réservoirs.
Avantages de la réduction du manifold
| Configuration traditionnelle | Solution multi-ports VESON |
| 3 vannes 2 voies + raccords en T + tuyauterie | 1 ensemble vanne 3 voies L-Port |
| 4 vannes 2 voies + raccord en croix + tuyauterie | 1 ensemble vanne 3 voies T-Port |
| Multiples actionneurs, électrovannes, fins de course | Actionneur unique, électrovanne, jeu de fins de course |
Caractéristiques principales
- Configuration L-Port : La rotation à 90° commute le flux entre deux circuits indépendants (Port A ↔ B ou Port A ↔ C)
- Configuration T-Port : Rotation à 180° pour le mélange de flux (les trois ports connectés) ou la dérivation (toute combinaison de deux ports)
- Fonctionnement à actionneur unique : Un actionneur pneumatique à double effet contrôle toutes les commutations de ports, réduisant le matériel d'automatisation jusqu'à 60%
- Chemins de fuite réduits : Élimine les connexions à brides multiples et les joints soudés, minimisant le risque d'émissions fugitives
- Encombrement compact : Économie typique d'espace sur skid de 40 à 50 % par rapport aux arrangements de manifolds multi-vannes
- Pré-assemblé en usine : L'ensemble complet arrive pré-testé et prêt à être installé, réduisant le temps de mise en service sur site
Spécifications techniques
| Paramètre | Spécification |
| Type de vanne | Vanne à boisseau sphérique multi-ports 3 voies |
| Configuration de la bille | L-Port (commutation bidirectionnelle à 90°) / T-Port (3 voies à 180°) |
| Type d'actionneur | Pneumatique à crémaillère et pignon à double effet ou à rappel par ressort |
| Plage de tailles | DN15 à DN150 (1/2" à 6") |
| Pression nominale | PN16 / PN40 / Classe 150 / Classe 300 |
| Matériau du corps | Acier inoxydable SS304, SS316, Acier au carbone WCB |
| Matériau du siège | PTFE, RTFE, PEEK |
| Alimentation en air | 4-8 bar (60-120 psi) |
| Température de fonctionnement | -20°C à +180°C |
| Raccordement d'extrémité | À brides (ANSI B16.5), Fileté (NPT/BSP) |
| Classe d'étanchéité | Classe VI (étanche à bulles) |
| Certification | ISO 9001:2015, SGS |
Applications cibles
- Commutation d'alimentation de réacteur chimique (matière première A vs B vs C)
- Skids de lavage à contre-courant de filtres duplex (commutation de service/veille)
- Manifolds de transfert de produits de parcs de réservoirs
- Skids de mesure de transfert de propriété
- Systèmes de dérivation et de déviation d'échangeurs de chaleur
Pré-assemblé en usine avec tuyauterie rigide en SS316, entièrement testé en boucle, et livré avec des certificats de matériaux complets et une documentation FAT. Contactez notre équipe d'ingénierie pour obtenir des conseils sur la sélection entre L-Port et T-Port.
