Assemblage de soupape à bille pneumatique de fermeture à 3 positions avec protection anti-eau au marteau
Détails sur le produit:
| Lieu d'origine: | Shanghai, Chine |
| Nom de marque: | VESON |
| Certification: | ISO 9001:2015 SGS |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | USD 180-1200 / Piece |
| Détails d'emballage: | Boîtier en contreplaqué de marque VESON avec insert en mousse antichoc, emballage de qualité export |
| Délai de livraison: | 5-7 jours ouvrables pour le stock, 20-30 jours pour la production |
| Conditions de paiement: | T/T, LC, PayPal, Western Union |
| Capacité d'approvisionnement: | 3000 pièces par mois |
|
Détail Infomation |
|||
| Type de vanne: | Vanne à boisseau sphérique 3 positions, 2 voies/3 voies | Type d'actionneur: | Actionneur pneumatique à 3 positions (rappel par ressort) |
|---|---|---|---|
| Gamme de tailles: | DN15 à DN150 (1/2" à 6") | Pression nominale: | PN16 / PN40 / Classe 150 / Classe 300 |
| Matériau du corps: | SS304, SS316, acier au carbone WCB | Matériau du siège: | PTFE, RTFE, PEEK |
| Alimentation en air: | 4 à 8 bars (60 à 120 psi) | Température de fonctionnement: | -20°C à +180°C |
| Séquence de contrôle: | Ouvert (100%) - Mi-course (30-50%) - Fermé (0%) | Terminer la connexion: | À bride ANSI B16.5, fileté NPT/BSP |
| Mettre en évidence: | Assemblage de soupape à bille pneumatique,Assemblage de soupape à bille de fermeture à 3 positions |
||
Description de produit
Assemblage de vanne à boisseau sphérique pneumatique à 3 positions avec protection anti-coup de bélier étagée

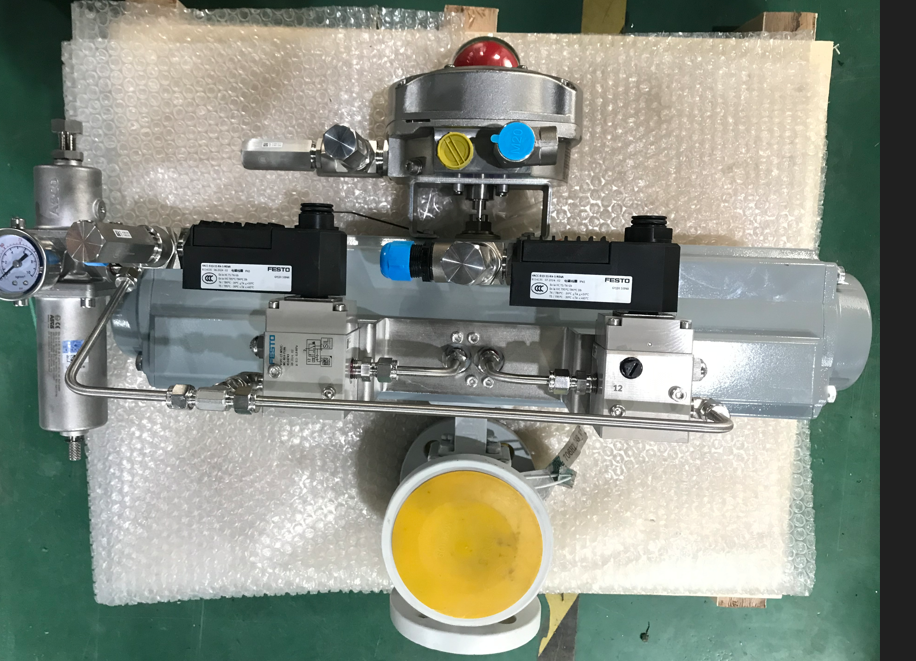

Le Assemblage de vanne à boisseau sphérique pneumatique à 3 positions VESON VSO-3P-WH est conçu spécifiquement pour les terminaux de chargement par lots où les fermetures brusques de vannes provoquent des coups de bélier destructeurs et des vibrations dans la tuyauterie. Le contrôle étagé à 3 positions offre une séquence douce Remplissage rapide → Goutte à goutte lente → Arrêt complet protégeant votre système de tuyauterie tout en maintenant une précision de dosage précise.
Comment le contrôle à 3 étages protège votre système
| Étape | Position de la vanne | Action |
| Étape 1 | 100% ouvert | Remplissage en vrac rapide à débit maximal |
| Étape 2 | Course intermédiaire de 30 à 50 % | Alimentation goutte à goutte lente pour un remplissage précis |
| Étape 3 | 0% fermé | Étanchéité à bulles (Classe VI) - zéro coup de bélier |
Caractéristiques principales
- Actionneur pneumatique à 3 positions : Conception à rappel par ressort avec capacité de position de mi-course pour le contrôle de débit étagé
- Séquence anti-coup de bélier : Élimine les surtensions de pression lors de la fermeture de la vanne, réduisant la contrainte sur les tuyaux et prolongeant la durée de vie du système
- Mi-course configurable : Position intermédiaire réglable de 30 à 50 % pour des débits spécifiques au processus
- Étanchéité à bulles : Fuite de classe VI en position fermée finale pour une perte de produit nulle
- Réduction du collecteur : Remplace les configurations de collecteurs multi-vannes, réduisant l'empreinte du skid et les chemins de fuite
- Banc de solénoïdes pré-câblé : Vannes solénoïdes configurées en usine pour les 3 positions avec bornier
Spécifications techniques
| Paramètre | Spécification |
| Type de vanne | Vanne à boisseau sphérique 2 voies / 3 voies à 3 positions |
| Type d'actionneur | Actionneur pneumatique à 3 positions (rappel par ressort) |
| Plage de tailles | DN15 à DN150 (1/2" à 6") |
| Pression nominale | PN16 / PN40 / Classe 150 / Classe 300 |
| Matériau du corps | Acier inoxydable SS304, SS316, acier au carbone WCB |
| Matériau du siège | PTFE, RTFE, PEEK |
| Alimentation en air | 4-8 bar (60-120 psi) |
| Température de fonctionnement | -20°C à +180°C |
| Séquence de contrôle | Ouvert (100%) → Mi-course (30-50%) → Fermé (0%) |
| Raccordement d'extrémité | À brides (ANSI B16.5), fileté (NPT/BSP) |
| Classe d'étanchéité | Classe VI (étanchéité à bulles) |
| Certification | ISO 9001:2015, CE, SGS |
Industries cibles
- Chargement de terminaux pétroliers et gaziers (camions, wagons-citernes, remplissage de fûts)
- Systèmes de dosage par lots de produits chimiques fins
- Systèmes de batching de produits alimentaires et de boissons
- Stations de transfert de produits de parcs de réservoirs
- Skids de chargement GPL et cryogéniques

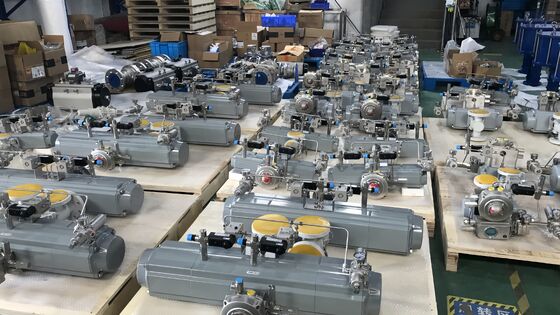

Chaque assemblage subit des tests complets en boucle en usine avec des tubes rigides en SS316 avant expédition. Documentation FAT incluse. Contactez-nous pour discuter de vos besoins spécifiques en matière de chargement par lots.
