Système automatique de valve à bille pneumatique à deux voies pour un contrôle précis du débit de dosage par lot
Détails sur le produit:
| Lieu d'origine: | Shanghai, Chine |
| Nom de marque: | VESON |
| Certification: | ISO 9001:2015 SGS |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | USD 120-850 / Piece |
| Détails d'emballage: | Boîtier en contreplaqué de marque VESON avec insert en mousse antichoc, emballage de qualité export |
| Délai de livraison: | 3-5 jours ouvrables pour le stock, 15-25 jours pour la production |
| Conditions de paiement: | T/T, LC, PayPal, Western Union |
| Capacité d'approvisionnement: | 5000 pièces par mois |
|
Détail Infomation |
|||
| Type de vanne: | Robinet à boisseau sphérique à passage intégral, 2 voies | Type d'actionneur: | Crémaillère et pignon pneumatiques à double effet |
|---|---|---|---|
| Gamme de tailles: | DN15 à DN200 (1/2" à 8") | Pression nominale: | PN16 / PN40 / Classe 150 / Classe 300 |
| Matériau du corps: | SS304, SS316, acier au carbone WCB | Matériau du siège: | PTFE, RTFE, PEEK |
| Alimentation en air: | 4 à 8 bars (60 à 120 psi) | Température de fonctionnement: | -20°C à +180°C |
| Terminer la connexion: | À bride ANSI B16.5, fileté NPT/BSP | Classe d'arrêt: | Classe VI étanche aux bulles |
| Mettre en évidence: | Valve à bille pneumatique à deux voies,Valve à bille pneumatique automatique à deux voies,Valve à bille pneumatique de précision |
||
Description de produit
Vanne à boisseau sphérique pneumatique automatisée à 2 voies avec obturation pour dosage précis par lots

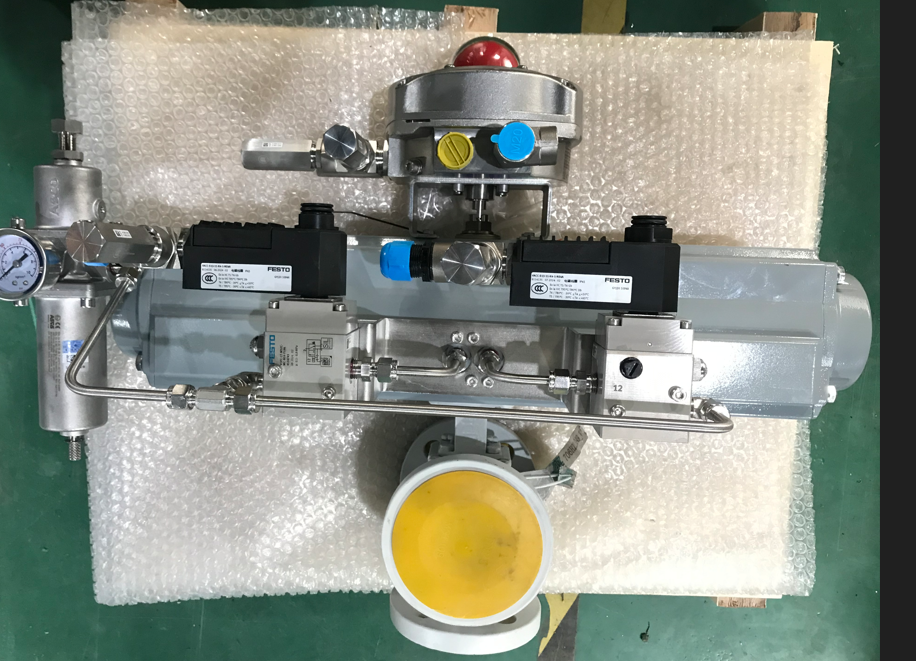

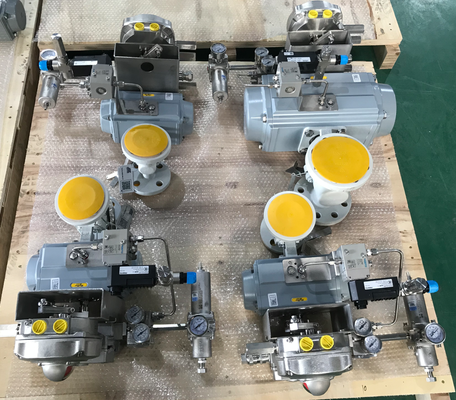

Le Ensemble de vanne à boisseau sphérique pneumatique automatisée à 2 voies VESON VSO-2W-DA intègre un actionneur pneumatique à crémaillère à double effet avec une vanne à boisseau sphérique 2 voies à passage intégral, conçu pour le dosage précis par lots et l'obturation automatisée du débit dans les applications de traitement chimique, de chargement de terminaux pétroliers et gaziers, et de dosage de liquides.
Caractéristiques principales
- Vanne à boisseau sphérique 2 voies à passage intégral : Minimise la perte de charge et assure un débit sans restriction grâce à une bille et un siège usinés avec précision
- Actionneur pneumatique à double effet : Offre une réponse d'obturation rapide avec des options de position de sécurité configurables
- Obturation étanche à la bulle : La classe de fuite VI garantit l'absence de fuite pendant les cycles de mesure par lots
- Automatisation intégrée : Électrovanne Namur et boîte de fin de course prêtes pour une intégration transparente avec PLC/DCS
- Construction en acier inoxydable : Corps SS304/SS316 avec sièges en PTFE pour une large compatibilité chimique
- Indicateur de position visuel : Indicateur en dôme monté sur le dessus pour une vérification rapide de l'état sur le terrain
Spécifications techniques
| Paramètre | Spécification |
| Type de vanne | Vanne à boisseau sphérique 2 voies à passage intégral |
| Type d'actionneur | Pneumatique à crémaillère à double effet |
| Plage de tailles | DN15 à DN200 (1/2" à 8") |
| Pression nominale | PN16 / PN40 / Classe 150 / Classe 300 |
| Matériau du corps | Acier inoxydable SS304, SS316, acier au carbone WCB |
| Matériau du siège | PTFE, RTFE, PEEK |
| Alimentation en air | 4-8 bar (60-120 psi) |
| Température de fonctionnement | -20°C à +180°C |
| Raccordement d'extrémité | À brides (ANSI B16.5), fileté (NPT/BSP) |
| Classe de fuite | Classe VI (étanche à la bulle) |
| Certification | ISO 9001:2015, CE, SGS |
Applications cibles
- Systèmes de dosage et de mélange chimique
- Chargement de camions et de fûts dans les terminaux pétroliers et gaziers
- Mesure d'ingrédients dans l'industrie agroalimentaire
- Automatisation des processus pharmaceutiques
- Injection de produits chimiques pour le traitement de l'eau
Le forfait comprend
- 1 x Vanne à boisseau sphérique 2 voies à passage intégral
- 1 x Actionneur pneumatique à double effet
- 1 x Électrovanne Namur 5/2
- 1 x Boîte de fin de course (mécanique ou de proximité)
- 1 x Régulateur de filtre à air
- Rapport de test de boucle en usine et certificats de matériaux
Test d'acceptation en usine (FAT) avec tuyauterie rigide SS316 et simulation de boucle complète disponibles sur demande. Contactez notre équipe d'ingénierie pour obtenir de l'aide en matière de dimensionnement et de configuration.
