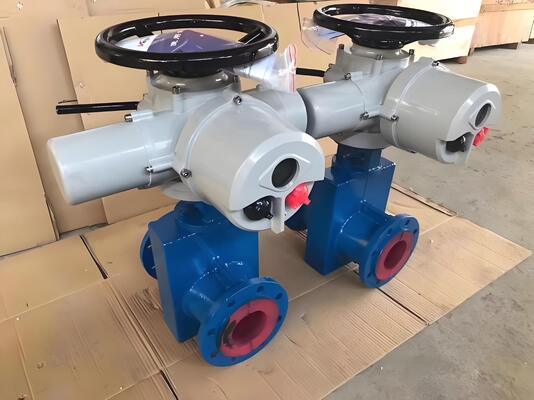

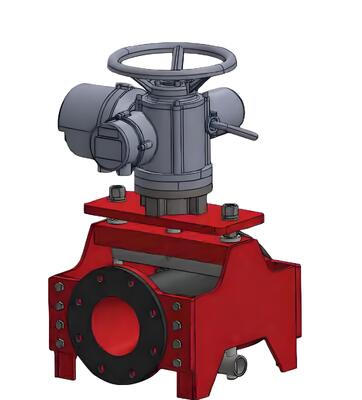

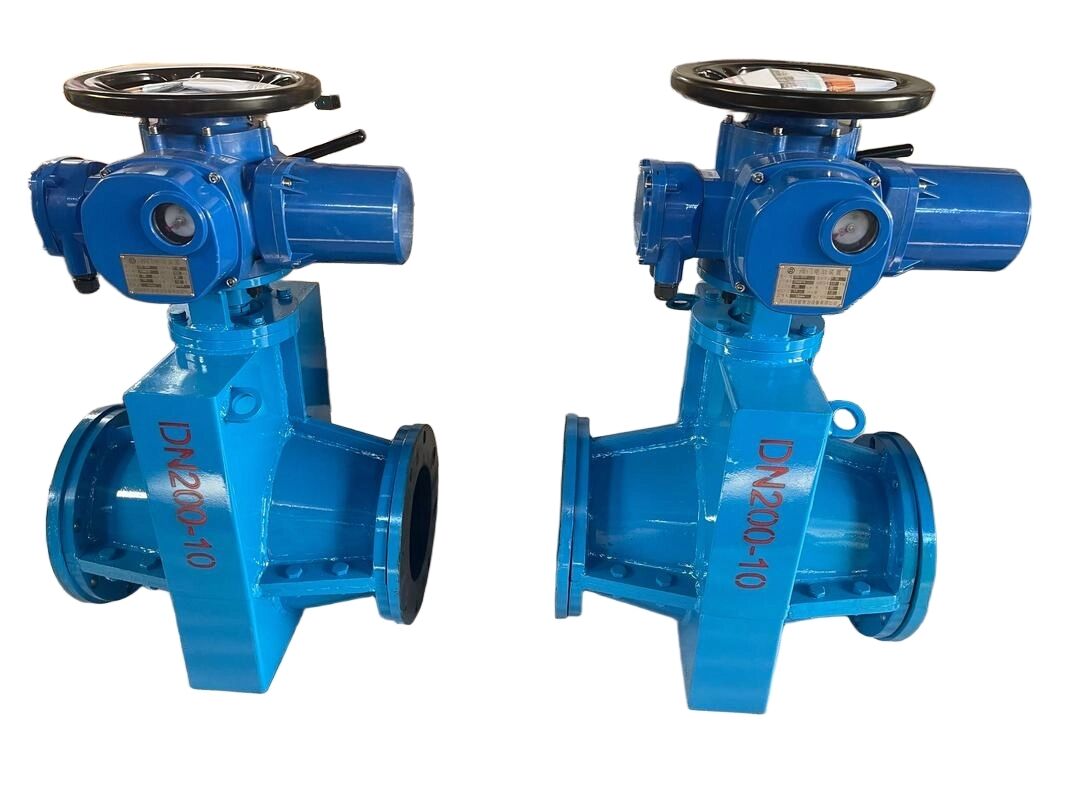

Ensemble de vanne à pincement électrique-pneumatique bi-mode conçu pour les systèmes de canalisation de transport de fluides abrasifs
Détails sur le produit:
| Lieu d'origine: | Shanghai, Chine |
| Nom de marque: | VESON |
| Certification: | ISO 9001:2015 SGS |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | USD 600-3500 / Piece |
| Détails d'emballage: | Boîtier en contreplaqué de marque VESON avec insert en mousse antichoc, emballage de qualité export |
| Délai de livraison: | 7 à 10 jours ouvrables pour le stock, 25 à 35 jours pour la production |
| Conditions de paiement: | T/T, LC, PayPal, Western Union |
| Capacité d'approvisionnement: | 1200 pièces par mois |
|
Détail Infomation |
|||
| Type de vanne: | Vanne à pincement bimode (électrique + pneumatique) | Gamme de tailles: | DN50 à DN400 (2" à 16") |
|---|---|---|---|
| Pression nominale: | PN10 / PN16 / Classe 150 | Matériau du corps: | Fonte ductile avec revêtement époxy, SS316 |
| Matériau de la pochette: | Caoutchouc naturel, EPDM, NBR, Viton | Actionneur primaire: | Électrique multitours (modulation 4-20 mA) |
| Actionneur secondaire: | Ressort de rappel pneumatique (fail-safe) | Alimentation en air: | 4 à 8 bars (60 à 120 psi) |
| Température de fonctionnement: | -40 ° C à + 120 ° C | Terminer la connexion: | À bride ANSI B16.5 / DIN PN16 |
| Mettre en évidence: | Ensemble de vanne à pincement pour systèmes de canalisation,Ensemble de vanne à pincement pour transport de fluides abrasifs,Ensemble de vanne à pincement pneumatique bi-mode |
||
Description de produit
Ensemble de vanne à pincement bi-mode électrique et pneumatique pour pipelines de transport de milieux abrasifs
Le Ensemble de vanne à pincement bi-mode VESON offre une fiabilité ultime pour les pipelines critiques de transport de boues abrasives en combinant un actionneur électrique pour un contrôle de modulation précis avec un actionneur pneumatique à ressort de rappel pour un arrêt d'urgence à sécurité intégrée. Cette architecture de contrôle redondante assure une protection ininterrompue dans les opérations minières et de traitement des minéraux les plus exigeantes.
Redondance bi-mode
| Mode | Actionneur | Fonction |
| Primaire (Normal) | Électrique multi-tours | Contrôle de débit de modulation précis via signal DCS 4-20mA |
| Secondaire (Urgence) | Pneumatique à ressort de rappel | Fermeture automatique en cas de perte de puissance ou de signal ESD |
Caractéristiques principales
- Contrôle redondant : Le système à double actionneur offre une capacité indépendante de fermeture primaire et d'urgence pour les boucles de sécurité certifiées SIL
- Commutation transparente : L'actionneur pneumatique à sécurité intégrée s'engage automatiquement en moins d'une seconde en cas de perte de puissance, sans intervention extérieure
- Chemin d'écoulement pleine section : Aucune obstruction interne ni zone morte n'élimine le colmatage dans les services de boues à haute teneur en solides
- Manchon remplaçable sur site : La conception du manchon à changement rapide permet un remplacement sur site sans outils spéciaux ni retrait de la vanne
- Interrupteurs de fin de course intégrés : Les deux actionneurs comprennent des interrupteurs de fin de course mécaniques et de proximité pour un retour d'information complet sur la position
- Ensemble monté sur châssis : L'ensemble complet pré-assemblé, pré-câblé et testé en usine réduit le temps d'installation sur site de 60 %
Spécifications techniques
| Paramètre | Spécification |
| Type de vanne | Vanne à pincement bi-mode (électrique + pneumatique) |
| Plage de tailles | DN50 à DN400 (2" à 16") |
| Pression nominale | PN10 / PN16 / Classe 150 |
| Matériau du corps | Fonte ductile revêtue d'époxy, SS316 |
| Matériau du manchon | Caoutchouc naturel, EPDM, NBR, Viton |
| Actionneur primaire | Électrique multi-tours (modulation 4-20mA) |
| Actionneur secondaire | Pneumatique à ressort de rappel (sécurité intégrée) |
| Alimentation en air | 4-8 bar (60-120 psi) |
| Température de fonctionnement | -40°C à +120°C |
| Raccordement d'extrémité | À brides (ANSI B16.5 / DIN PN16) |
| Intégrité de sécurité | Compatible SIL 2 (IEC 61508) |
| Certification | ISO 9001:2015, SGS |
Applications cibles
- Pipelines critiques de transport de boues avec exigences ESD
- Pipelines de concentrés et de résidus miniers
- Sous-écoulement d'épaississeur en traitement des minéraux
- Pipelines de refoulement de dragage
- Systèmes de manutention de cendres de centrales électriques
L'ensemble complet comprend une boîte de jonction pré-câblée, un rapport de test de boucle d'usine, une déclaration de conformité SIL et une traçabilité complète des matériaux. Contactez notre équipe d'automatisation pour des configurations de contrôle personnalisées.
