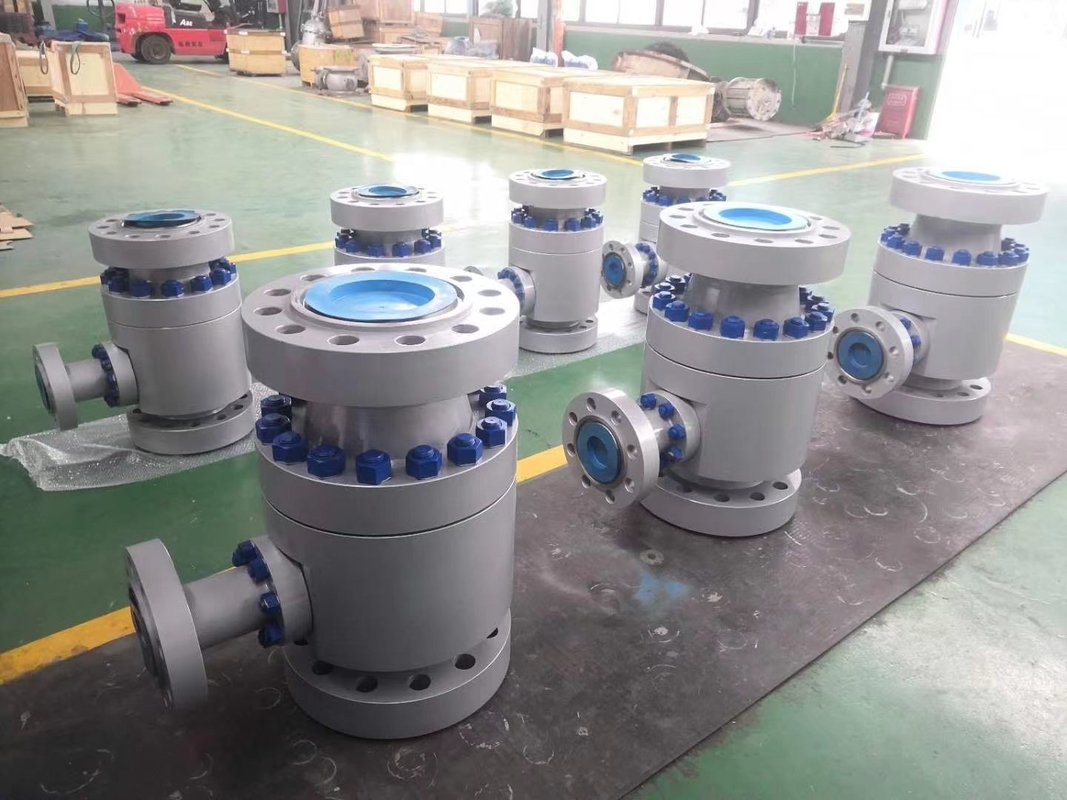

Protection de la pompe Vente automatique de recirculation ARV Protéger les pompes contre les dommages Vente de contrôle par passage
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Veson |
| Numéro de modèle: | ARL |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 2-4 semaines |
| Conditions de paiement: | L/C, T/T |
|
Détail Infomation |
|||
| Le WCB: | clapet anti-retour | Fonction: | Protégez la pompe |
|---|---|---|---|
| Mettre en évidence: | Valve de recirculation automatique de protection de la pompe,Valve de protection de la pompe par passage |
||
Description de produit
Valve de protection de la pompe Valve de recirculation automatique (ARV) Protéger les pompes contre les dommages Valve de contrôle par passe-valve By-pass
Description du produit
Pour la protection de la pompe
La pompe centrifugeuse de l'équipement industriel moderne fonctionne essentiellement dans des conditions de débit variable.
Une vanne de recirculation automatique (vanne ARC) est une vanne multifonctionnelle dont l'objectif principal est d'assurer un débit minimum prédéterminé à travers une pompe centrifuge à tout moment.Ceci est important car les pompes centrifuges souffrent de surchauffe et de cavitation et peuvent être endommagées de façon permanente si elles sont sèches..
Grâce à de nombreuses années de recherche et de développement, l'innovation continue et la pratique, Shanghai valve de datation Co. recherche ZD série automatique de contrôle de recirculation de la valve, pour prévenir la surchauffe,bruit grave, les dommages causés par l'érosion et l'instabilité de la pompe centrifuge sous faible charge.l'ouverture automatique de l'ouverture de la bouche de contre-écoulement pour assurer le débit minimum nécessaire de la pompe.
Applications de la soupape ARC
- Industrie chimique
- Industrie pétrochimique
- Usine sidérurgique
- Système de protection incendie
- Une centrale électrique traditionnelle
- Industrie de la fabrication du papier
- Expédition
- secteur de la protection de l'environnement
Scénarios de protection des pompes centrifuges à l'aide d'une vanne ARC (ARV)
Trois façons de protéger la pompe
Système de circulation continue
L'exigence minimale d'une pompe de circulation continue n'est pas liée à la décharge du système de changement de débit du processus.par une plaque d'orifice, retour direct vers un réservoir de stockageBien qu'une circulation de débit minimum continue puisse protéger très bien la pompe, la pompe doit fournir une puissance de sortie plus élevée pour assurer le débit du processus du système plus le débit de recyclage,qui entraînent un gaspillage d'énergie supplémentaire.
Système de circulation de commande
Le système de circulation de contrôle est assemblé par la soupape de freinage, le débitomètre, la soupape de contrôle de débit minimum, le système de circulation de contrôle, le système de circulation de contrôle peut fournir une protection minimale du débit,lorsque le débit du procédé est supérieur au débit minimum de la pompeMais le système est complexe, les composants de contrôle, l'achat, l'installation, le coût de maintenance sont plus élevés.
Valve de régulation automatique de la recirculation
Une soupape de freinage automatique, une détection du débit, une soupape de régulation de contournement, une régulation en plusieurs étapes, pas besoin d'alimentation, de système de contrôle et de câblage, sécurité essentielle.Occupant peu d'espaceIl est le moyen de protection prioritaire de la pompe du processus industriel moderne.
Les principaux avantages de la soupape de contrôle automatique de recirculation AR
La soupape ARC de la série ZD convient au contournement avec différentiel de haute pression, un différentiel de pression maximal est de 30 MPa et le choix spécifique est déterminé par l'usine.Décompression en plusieurs étapes type M type de contournement peut éliminer le bruit produit par le milieu de débit à grande vitesse, prévenir les dommages causés par l'érosion par cavitation et le brasage des composants de vanne.
Ventilateur ARC modèle ART
- Structure simple, faible coût, longue durée de vie, adapté aux conditions de travail à basse pression.
- Corps de soupape coulée, matériau: acier au carbone ou acier inoxydable, etc.
- Le débit de dérivation est élevé, le débit maximal est de 60% du débit principal, la valeur de KV peut être ajustée.
- Dépasser le différentiel de pression de fonctionnement maximal jusqu'à 4 MPa.
- Pression CL150# - 400#, taille 1' - 16'
ARL Modèle de vanne à arc
- Bypass de cage multi-orifice, faible bruit, adapté aux conditions de pression moyenne et basse.
- Corps en acier forgé, matériau: acier au carbone ou acier inoxydable, etc.
- La fonction de soupape de non-retour est standard, différentielle de pression maximale jusqu'à 6 MPa.
- Avec une structure de soupape de contrôle de débit principal à port de venturi, être applicable à des conditions de travail compliquées.
- Pression CL150# - 600#, taille 1' - 20'
- L'opération de pontage manuel est facultative.
Ventilateur ARM modèle ARC
- Décompression en plusieurs étapes pour empêcher la cavitation, réduire la vitesse, adaptée aux conditions de haute pression.
- Corps en acier forgé, matériau: acier au carbone ou acier inoxydable, etc.
- La fonction de soupape de non-retour est standard, différentielle de pression maximale de 30 MPa.
- Pression CL150# - 2500#, taille 1' - 20'
- L'opération de pontage manuel est facultative.
Principe de fonctionnement de la vanne de recirculation automatique
Selon la différence de débit principal inductif, le cône de contrôle du disque de la soupape ARC se déplace automatiquement vers une certaine position.le disque de la soupape principale entraîne la soupape de pontage, transfère le mouvement du disque de la soupape principale au dérivé, à travers la position du disque de la soupape de dérivation de contrôle, modifie la zone d'étranglement du dérivé, afin de contrôler le débit de dérivation.Lorsque le disque de la vanne principale retour dans le siège de la vanne ferméLorsque les disques de vanne s'élèvent à la position supérieure, le bypass est complètement fermé, tout le flux de la pompe s'écoule vers le système de traitement.Cette valve a fourni quatre fonctions dans un seul corps.
- Perception du débit: le disque de la soupape principale de la soupape ARC peut automatiquement détecter le débit principal du système de traitement,ainsi selon le débit pour déterminer la position du disque de la vanne principale et le disque de contournement.
- Contrôle de la recirculation: la vanne ARC peut inhaler la pompe. Le fonctionnement normal nécessite un débit minimum dans le dispositif de stockage par le bypass, afin d'ajuster les caractéristiques de la pompe H - Q, pour réaliser le recyclage.
- Réducteur de pression en plusieurs étapes par contournement:le système de contrôle de contournement peut réduire le milieu de reflux de la sortie de la pompe haute pression à un reflux approprié vers le dispositif de stockage basse pression avec un faible bruit, une faible usure.
- Vérifiez: la vanne de recirculation automatique a également un effet de vanne de freinage, empêchant le reflux du liquide vers le corps de la pompe.
- Une taille de pontage spéciale peut être personnalisée. Le débit maximal du pontage est soumis à la valeur max Kv.
| Les biens immobiliers | Définition |
| Fonction | Ventilateur ARCProtège les pompes contre les dommages causés par des conditions de faible débit en recirculant automatiquement une petite partie du liquide pompé vers l'entrée de la pompe |
| Les types | Machines et appareils pour le traitement des déchets |
| Caractéristiques supplémentaires | Ventilateurs de dépression, débitmètres ou capteurs de température |
| Applications | Traitement du pétrole et du gaz, fabrication chimique, production d'électricité et traitement de l'eau |
| Type de pompe | Généralement utilisés avec des pompes centrifuges |
| Facteurs à prendre en considération | Débit, pression, température et exigences spécifiques de l'application |
| Importance de l'installation, de la maintenance et des essais | Critical pour assurer des performances et une fiabilité optimales |
